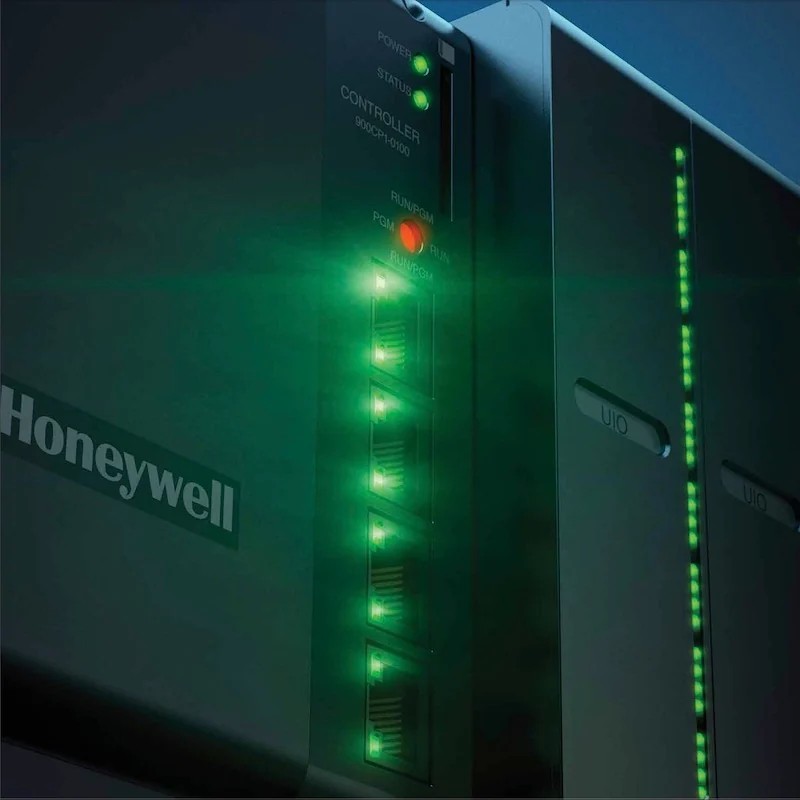

1. Аппаратный сдвиг: что под капотом у современных EPIC?
Традиционный ПЛК оптимизирован под жесткий детерминизм: его процессор пошагово выполняет строго ограниченный цикл (чтение входов — выполнение логики — запись выходов). Для Edge-вычислений такой подход неэффективен. Современные Edge-контроллеры строятся на базе многоядерных гетерогенных процессоров (например, ARM Cortex-A в связке с Cortex-M или специализированными FPGA/ПЛИС). Это позволяет аппаратно разделить задачи:
- Детерминированное ядро (Real-Time OS): управляет критически важными процессами, гарантируя время отклика в единицы миллисекунд (работа под управлением OCPB вроде RT-Linux, VxWorks или QNX).
- Прикладные ядра (ГП-архитектура): работают под управлением стандартных дистрибутивов Linux. Они изолированы от контура реального времени и выделены под контейнеризацию, базы данных и брокеры сообщений.
Объем оперативной памяти в таких устройствах вырос с мегабайтов до 2–8 ГБ DDR4/DDR5, а встроенные накопители NVMe/eMMC позволяют разворачивать локальные базы данных прямо «на борту».
2. Программный стек: Docker и Python на уровне поля
Главное отличие Edge-ПЛК от классического контроллера — программная открытость. Параллельно со средой исполнения промышленной логики (CODESYS, MasterPLC) на контроллере функционирует полноценная ОС, поддерживающая современные ИТ-инструменты.
Контейнеризация (Docker / Podman)
Возможность запускать изолированные контейнеры на ПЛК радикально меняет подход к обновлению ПО. Инженер может развернуть контейнер с брокером сообщений Mosquitto, системой сбора данных Telegraf или кастомным скриптом аналитики, не рискуя остановить технологическую программу контроллера.
Пограничная аналитика и языки высокого уровня
Вместо перегрузки языков МЭК 61131-3 (ST, FBD) сложными математическими вычислениями, обработка массивов данных ведется на Python, C++ или Go. ПЛК нового поколения способны локально выполнять:
- Быстрое преобразование Фурье (БПФ) для вибродиагностики подшипников в реальном времени.
- Первичную фильтрацию шумов датчиков и отсечение аномалий.
- Локальное исполнение легковесных математических моделей (TinyML) для прогнозирования остаточного ресурса узлов.
Web-ориентированное конфигурирование
На смену тяжелому проприетарному софту приходят встроенные Web-серверы. Настройка сетевых интерфейсов, проверка локальных логов и даже базовое HMI-отображение осуществляются через обычный браузер по защищенному протоколу HTTPS.
3. Что это дает производству? Главные бенефиты
Перенос вычислительной нагрузки на уровень Edge решает несколько критических задач современного предприятия.
Нулевой простой при потере связи (Локальная автономность)
Если классическая SCADA теряет связь с удаленным ПЛК, данные за период простоя могут быть утеряны. Edge-ПЛК со встроенной Time-Series СУБД (InfluxDB или SQLite) способен буферизировать и хранить исторические данные неделями. При восстановлении канала связи контроллер автоматически синхронизирует архивы с верхним уровнем по протоколу OPC UA History Access или MQTT.
Экономия сетевой инфраструктуры и «умный» трафик
Вместо постоянной трансляции тысяч тегов с частотой 10 Гц, Edge-ПЛК использует протокол MQTT со спецификацией Sparkplug B. Данные отправляются наверх только по изменению (Report-by-Exception) и в уже агрегированном виде (KPI за минуту). Это снижает нагрузку на технологическую сеть предприятия на 80–90%.
Предиктивное обслуживание без облаков
Для оценки износа оборудования больше не нужно передавать гигабайты сырых данных в ЦОД. Первичный вывод делается прямо на месте. Контроллер отправляет в систему верхнего уровня не массив точек вибрации, а готовый статус: «Внимание: обнаружен паттерн износа сепаратора подшипника №3, критический срок — 48 часов».
4. Архитектурные вызовы и подводные камни
Несмотря на очевидные преимущества, переход к Edge Computing на уровне ПЛК накладывает на инженерную службу новые обязанности и риски.
Главные вызовы
- Размытие зон ответственности (ИТ против ОТ). Кто должен администрировать Docker-контейнеры и обновлять ИБ-патчи на контроллере: инженер КИПиА или сисадмин? Требуется пересмотр должностных инструкций и создание кросс-функциональных команд.
- Уязвимость периметра безопасности. Появление на контроллере Linux-стека и SSH-доступа расширяет поверхность атаки. Требуется отключение неиспользуемых портов, встроенные межсетевые экраны, авторизация по сертификатам.
- Жизненный цикл оборудования. Срок службы ПЛК — 10–15 лет. Однако ИТ-инструменты (Python, Docker) устаревают за 2–3 года. Вендорам приходится решать задачу долгосрочной поддержки ПО на аппаратных платформах с длительным жизненным циклом.
Частые вопросы
Чем Edge-ПЛК отличается от классического контроллера?
Классический ПЛК оптимизирован под жесткий детерминизм и выполняет один цикл. Edge-ПЛК строится на гетерогенных процессорах, аппаратно разделяя задачи: детерминированное ядро (RT-Linux, QNX) управляет процессами, а прикладные ядра (Linux) выделены под Docker-контейнеры, базы данных и аналитику на Python. Объем RAM вырос до 2–8 ГБ.
Зачем на ПЛК нужен Docker?
Контейнеризация позволяет инженеру развернуть на контроллере изолированные приложения (брокеры сообщений, скрипты аналитики, БД) без риска остановить технологическую программу контроллера. Это радикально упрощает обновление ПО на производстве.
Как MQTT Sparkplug B экономит трафик?
Вместо постоянной трансляции тысяч тегов с частотой 10 Гц, Edge-ПЛК использует спецификацию Sparkplug B. Данные отправляются наверх только по изменению (Report-by-Exception) и в уже агрегированном виде (KPI за минуту). Это снижает нагрузку на технологическую сеть на 80–90%.
